Víceúčelové centrum ELADA v obci Bystré

Společnost PZP HEATING a.s. zásobuje energií realizovaný projekt víceúčelového centra Církve bratrské – ELADA v Bystrém v Orlických horách. Centrum je navrženo v pasivním energetickém standardu a pro vytápění a chlazení využívá tepelné čerpadlo PZP vzduch-voda SPLIT o výkonu 36,4 kW. Stavba získala prestižní ocenění – Stavba roku 2014.
Víceúčelové centrum ELADA - tepelné čerpadlo SPLIT

Základní informace

tepelné čerpadlo SPLIT

HP3AW 36 SBR
SystémVZDUCH-VODA
Příslušenstvíakumulační nádoba 750 l
zásobník TeV 500 l
Využitívytápění, chlazení a ohřev teplé vody
Místo realizaceBystré v Orlických horách
Rok instalace2013
Tepelná ztrátacelkem 67 kW
Otopná soustavakombinace podlahového vytápění a otopných těles

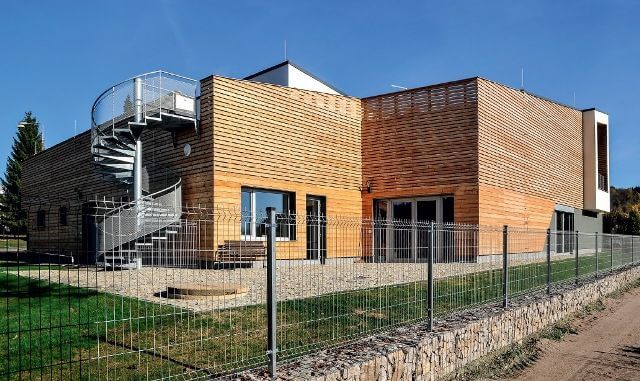

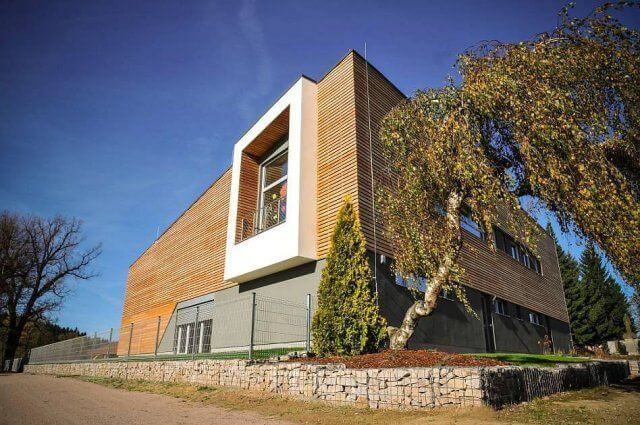

Centrum ELADA v Bystrém plní současně hned několik funkcí. Vedle bohoslužeb a veřejně prospěšných aktivit Církve bratrské je zde umístěna také nová mateřská škola. Budovu, která stojí na místě původní modlitebny, postavené v r. 1880, tvoří několik vzájemně propojených částí s různou funkcí a možnostmi využití. Již v září 2011 získala Církev bratrská v Bystrém stavební povolení, v květnu následujícího roku byla zahájena demolice staré modlitebny. V září 2013 byl zahájen provoz nové mateřské školy Trivium Plus a centra ELADA pro veřejnost.

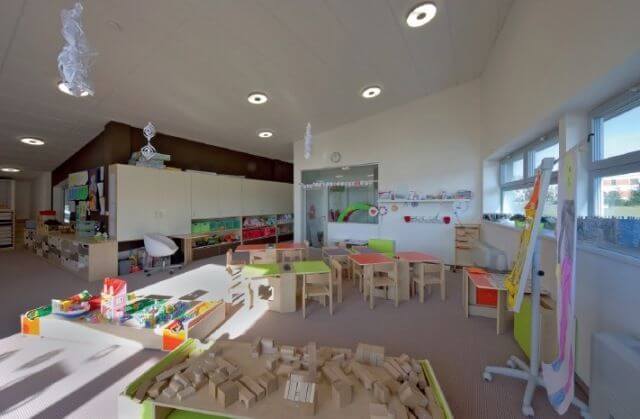

Budovu tvoří dva provozní celky se samostatnými vstupy – v jedné části je modlitebna a klubovny, v druhé pak zázemí pro mateřskou školu, přičemž obě lze podle potřeby a charakteru činností a pořádaných akcí variabilně propojovat a oddělovat. Modlitebna slouží nejen k bohoslužbám, ale i ke společenským a kulturním akcím a dále také k různým typům setkání členů církve i ostatní veřejnosti. Mateřská škola s celkovou kapacitou 28 dětí je soukromá a je napojena na stejnojmennou základní školu v Dobřanech.


Návrh tepelného čerpadla

Projektová dokumentace řešila zařízení pro vytápění stavby, ohřev teplé vody a v letním období chlazení provozovatelem určených místností.


Tepelná bilance objektu:

  • tepelná ztráta 34,7 kW
  • ohřev teplé vody 15,0 kW
  • vzduchotechnika 17,5 kW
  • celkem 67,2 kW

Roční spotřeba energie a paliva:

  • vytápění 57 372 kWh 20 131 kWh
  • ohřev teplé vody 17 883 kWh 7 013 kWh
  • vzduchotechnika 27 796 kWh 9 454 kWh
  • celkem 103 051 kWh při COP 3 36 598 kWh

Zdrojem pro vytápění/chlazení a ohřev teplé vody je tepelné čerpadlo SPLIT HP3AW 36 SBR, které slouží v zimním období pro vytápění a v létě pro chlazení. K vnitřní jednotce jsou na střeše instalovány dvě venkovní dvouventilátorové jednotky. Vnitřní jednotka je osazena v technické místnosti v 1.PP. Sekundární rozvod z tepelného čerpadla je okruhově zapojen přes akumulační nádobu do topného systému.

Primární zdroj nízkopotenciálního tepla je energie obsažená ve venkovním vzduchu. Propojení venkovních jednotek a tepelného čerpadla je potrubím z mědi, primární okruh je naplněn nemrznoucí kapalinou – chladivem R404A. Pro akumulaci tepla a chladu a taktování je do systému vřazena akumulační nádoba o objemu 750 litrů. Jako záloha zdroje tepla je v technické místnosti osazen elektrokotel.

Ohřev teplé vody je řešen jedním stojatým zásobníkovým ohřívačem s obsahem 500 litrů, s výměníkem ve tvaru spirály pro připojení na teplovodní systém. Systém vytápění je teplovodní s nuceným oběhem topné vody pomocí oběhových čerpadel a čerpadel na topných okruzích na rozdělovači v technické místnosti. Tepelné čerpadlo bylo dodáno s ovládacím panelem a regulací, která zajišťuje provozní a havarijní zabezpečení zdroje a komunikaci s nadstavbovou regulací. Požadavkem regulace je také řízení šesti okruhů (podlahové vytápění modlitebna, otopná tělesa modlitebna, otopná tělesa školka, podlahové vytápění školka, fancoilové jednotky a vzduchotechnická zařízení) a kaskádové spínání zdrojů tepla.
