V předchozích dvou článcích jsme Vám představili důvody proč větrat a podělili jsme s Vámi o centrálním a decentrálním větrání včetně základního představení našich jednotek x-well. V tomto článku bychom Vám rádi přiblížili pár informací ohledně principu rekuperace, entalpického výměníku a také jak si s našimi rekuperačními jednotkami x-well můžete v letních měsících příjemně ochladit větrané místnosti. V závěru Vám popíšeme vše, co se můžete dočíst z energetického štítku.

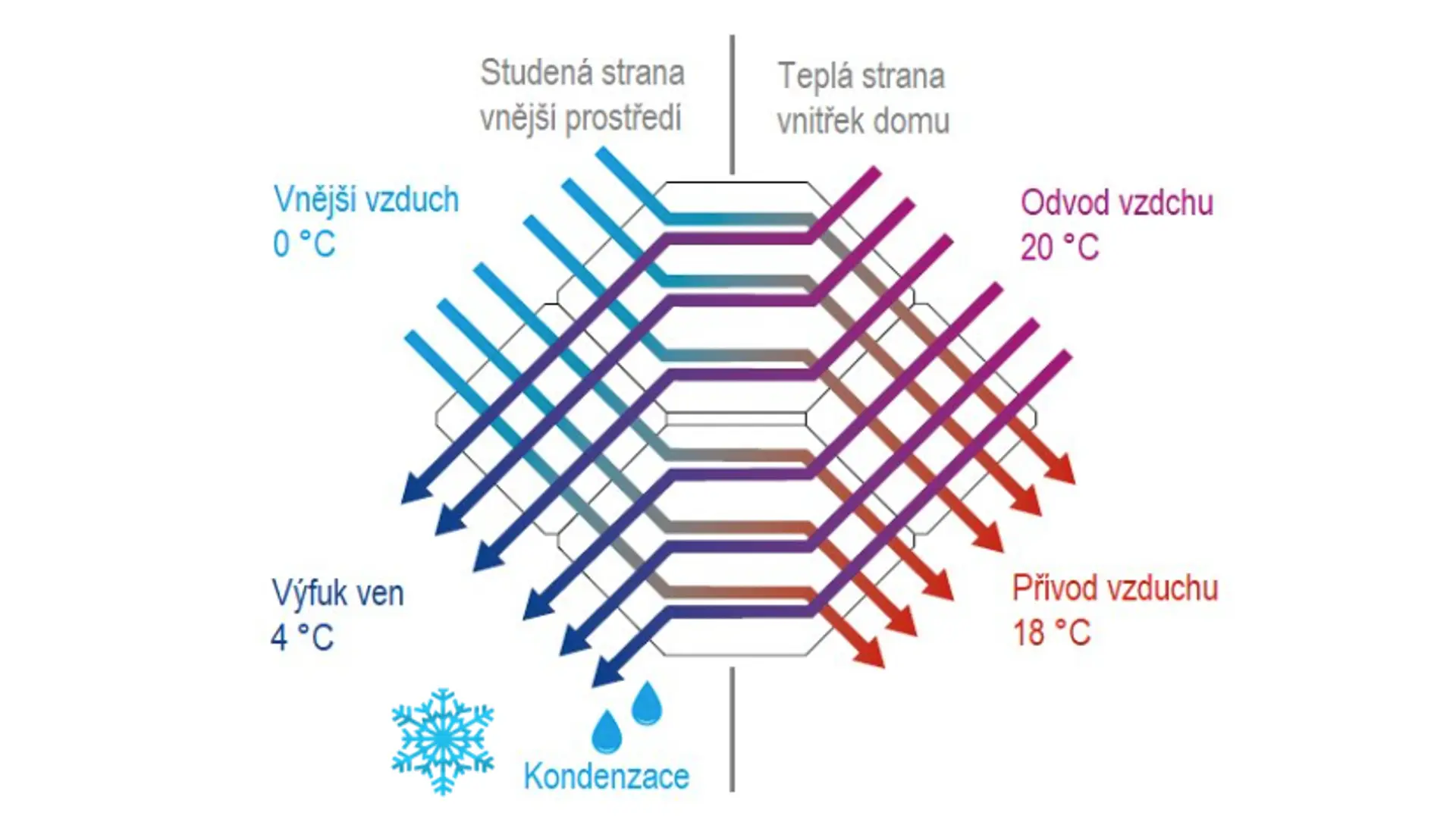

Princip rekuperace
Princip rekuperace je založen na získávání tepla z odváděného vzduchu a jejím cílem je maximálně snížit tepelné ztráty větráním. Předávání energie z odsávaného vzduchu do čerstvě přiváděného docílíme tak, že se uvnitř rekuperační jednotky oba vzduchy setkají přes teplosměnnou plochu rekuperačního výměníku a zde si teplo předají, aniž by se smíchaly. Čerstvý vzduch se tak v zimě předehřeje nebo se ochladí v létě. Do větraných místností pak proudí čistý a zároveň předehřátý nebo předchlazený vzduchu. V případě požadavku můžeme rekuperační jednotku doplnit elektrickým předehřevem. Rekuperační jednotky v našich jednotkách x-well dosahují vysokých účinností a to až 92,5%.

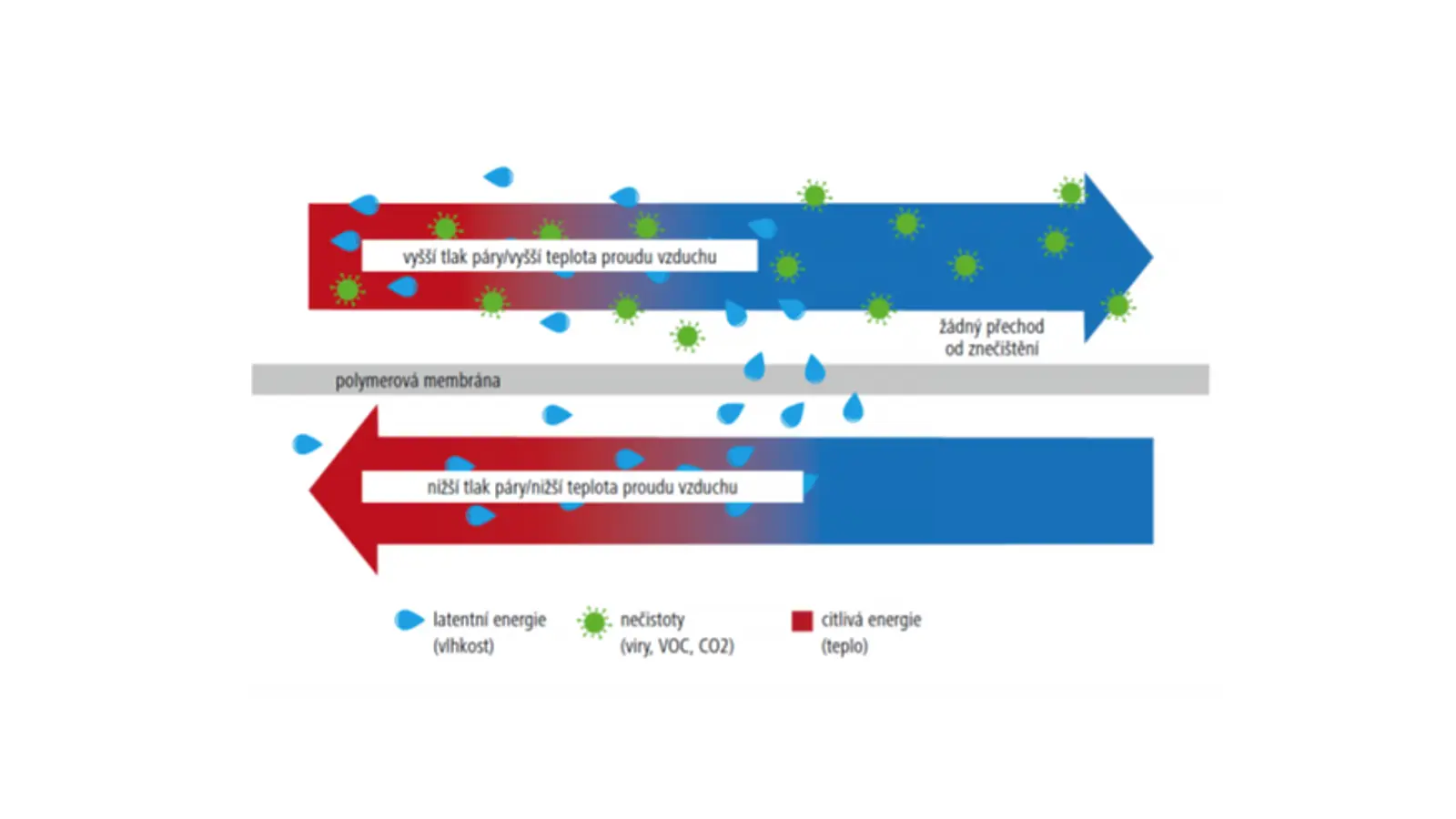

Co to je a k čemu slouží Entalpický výměník
Obdobně jako u výše popsané rekuperace, kde jsme z odpadního vzduchu získali velkou část tepelné energie, fungují v našich rekuperačních jednotkách i tzv. Entalpické výměníky. Zde ještě navíc dokážeme přes polymerovou membránu rekuperovat neboli zpětně vracet vlhkost, kterou v interiéru vytváříme. Tento speciální typ výměníku je vhodný zejména do dřevostaveb, případně do domácností, kde není problém s vysokou vzdušnou vlhkostí. Zpět dokážeme vrátit až 80% odsávané vlhkosti. Toto množství však záleží na odsávaném množství vzduchu, jeho teplotě a konkrétní vlhkosti.

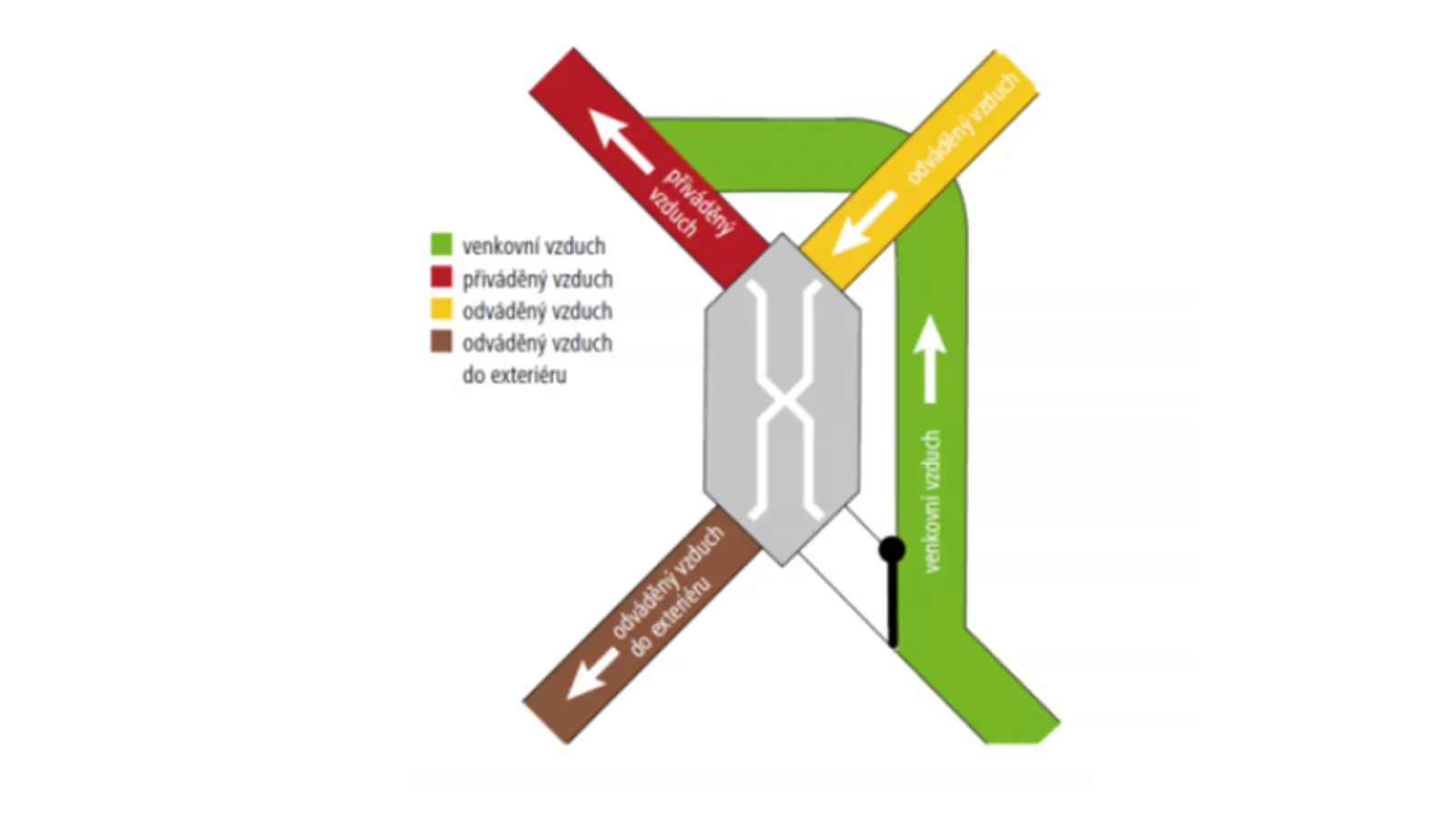

Jak „pasivně“ chladit rekuperací
Dnes již povinnou součástí každé větrací jednotky s rekuperací je tzv. bypass, neboli obtok rekuperačního výměníku. Toto zařízení se ve většině případů skládá z motoricky ovládané klapky, která usměrňuje proud vzduchu v rekuperační jednotce mimo právě zmíněný rekuperační výměník. Tento systém zajišťuje v létě mírné ochlazení interiéru. Klapka je řízena automaticky v závislosti na teplotách vzduchu venku a uvnitř domu. Regulace našich jednotek x-well si teploty porovnává a vyhodnocuje, kdy má smysl tuto klapku přepnout a do domu tak vhánět chladnější vzduch. K tomu dochází převážně v nočních letních hodinách, kdy je vzduch venku 15-20 °C a uvnitř domu máme 24-26 °C. Tímto způsobem si dokážeme lehce snížit teplotu vzduchu v domácnosti a tím si zpříjemnit vnitřní klima.

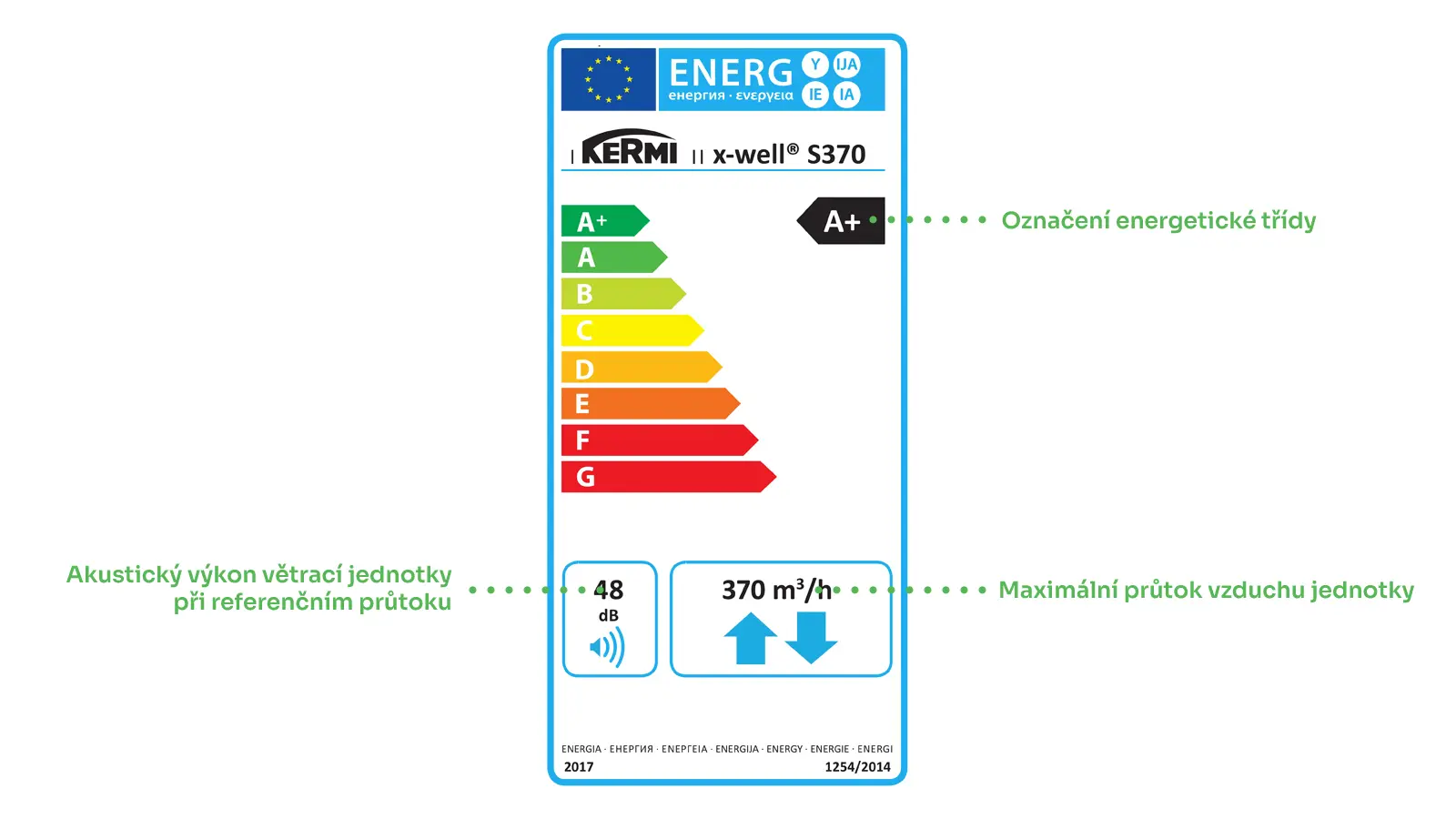

Energetická třída větrací jednotky neboli štítek Ekodesign
Energetický štítek je dnes již známý téměř u všech elektrických zařízení na trhu. Stejně tak to platí i pro rekuperační jednotky. Z níže uvedeného štítku je patrné, že u rekuperačních jednotek je nejvyšší možná dosažitelná energetická třída A+. Této hodnoty dosahuje na trhu opravdu jen málo zařízení a aby této hodnoty dosáhla, záleží na několika různých parametrech, které si popíšeme níže. Jednotky x-well S-série dosahují účinností až 92,5% a energetické třídy A+ a tím se tak stávají leadry na trhu.
Podstatné ale je, za jakých parametrů bylo této třídy dosaženo. Do určení této hodnoty vstupuje hned několik parametrů větrací jednotky společně s definovanými koeficienty.
Jeden z parametrů jednotky je její účinnost zpětného zisku tepla, změřena laboratorně pro referenční průtok jednotky (0,7 násobek jejího maximálního průtoku). Dalším parametrem je měrný elektrický příkon jednotky SPI, který se udává v kW/(m³/h) a je změřený pro referenční průtok vzduchu a externí tlakovou ztrátu 50 Pa. Dále do definovaného vzorce vstupuje zásadní koeficient „faktor řízení větrání“. Tuto hodnotu si každý výrobce může zvolit a zásadním způsobem tak ovlivňuje výslednou energetickou třídu.
Máme 4 možnosti faktoru řízení:
- Ruční řízení – koef. 1
- Časové řízení – koef. 0,95
- Centrální řízení dle potřeby (1 senzor vlhkosti nebo CO2) – koef. 0,85
- Lokální řízení dle potřeby (2 a více senzorů vlhkosti nebo CO2) – koef. 0,65
Dle uvedených koeficientů je zřejmé, že např jednotka s nižší účinností, vyšším příkonem a faktorem řízení 0,65 může teoreticky dosahovat stejné energetické třídy jako jednotka s vysokou účinností a nízkým příkonem pro faktor řízení 0,95 nebo 0,85.
Jelikož naše jednotky ve standardu obsahují senzor vlhkosti v odtahu odpadního vzduchu, můžeme deklarovat tuto energetickou třídu, bez příplatkového zařízení, např. dalších senzorů v místnostech. Z tohoto důvodu je pro naše jednotky vypočtena energetická třída vždy na základě faktoru řízení 0,85, tedy Centrální řízení dle potřeby.

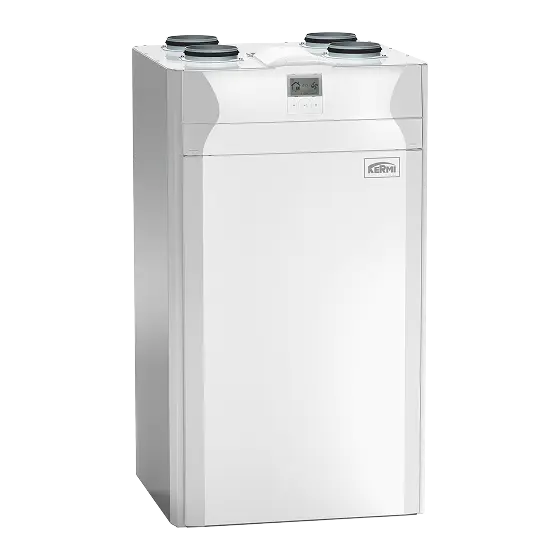

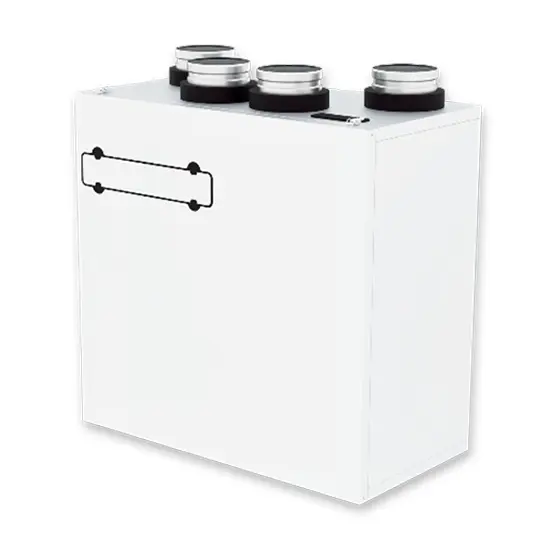

Níže Vám ukážeme příklad výpočtu u naší nejoblíbenější a nejprodávanější jednotky x-well S370 z S-série a jednotky konkurenční s mnohem nižší účinností a různým Faktorem řízení.
V tabulce níže se dočtete
- Účinnost zpětného zisku tepla 92,5%
- Referenční průtok vzduchu 259 m³/h (0,7 × 370)
- Měrný příkon (SPI) je 0,179 W/m³/h
- Faktor řízení 0,85
Díky těmto parametrům a faktoru řízení 0,85 dosahujeme energetické třídy A+ (viz tabulka níže).
| Výrobce a název modelu | Jednotka | Kermi x-well® S370 (LH/RH)* |
Konkurenční rekuperační jednotka |
|---|---|---|---|
 |
 |
||
| Specifická spotřeba energie (SEC), Klimatické pásmo průměrné | kWh/(m²*a) | -42,47 | -38,95 |
| SEC-Třída, Klimatické pásmo průměrné | A+ | A | |
| Typ | Rezidenční ventilační jednotka (RVU) Obousměrná ventilační jednotka (BVU) |
||
| Řízení | Řízení otáček | ||
| Systém zpětného zisku tepla | Rekuperační | ||
| Teplotní účinnost | % | 92,5 | 81,9 |
| Maximální průtok vzduchu | m³/h | 370 | 360 |
| Elektrický příkon | W | 120 | 132,7 |
| Referenční objemový průtok vzduchu | m³/h | 259 | 245 |
| Rozdíl referenčního tlaku | Pa | 50 | 50 |
| Specifický příkon (SPI) | W/m³/h | 0,179 | 0,203 |
| Faktor řízení | 0,85 | 0,85 | |
| Typ řízení | Centrální řízení dle potřeby integrovaný senzor vlhkosti |
Centrální řízení dle potřeby externí senzor – RH nebo CO2 CO₂ |
|
Pokud by ale konkurenční výrobce u této jednotky zvolil faktor řízení 0,65, dosáhl by Specifické spotřeby energie (SEC) -42,12 % a tato jednotka by již spadala o 0,12 % do energetické třídy A+.
Na trhu se bohužel setkáte s velikým množstvím rekuperačních jednotek, kde jednotliví výrobci využívají výše uvedených možností k dosažení maximální třídy energetické účinnosti. My o těchto praktikách víme a rádi Vám pomůžeme vyznat se v této mnohdy nepřehledné nabídce.
V případě zájmu Vám rádi připravíme cenovou nabídku, porovnáme ji s Vaší nabídkou od konkurence a vše až po správný návrh s Vámi probereme. Instalace rekuperačních jednotek není úplně levnou záležitostí, a proto nás neváhejte kontaktovat. Těšíme se na Vás.
