Zejména z ekologických důvodů a omezování používání fluorovaných plynů (nařízení EU 517/2014) byl pro nejbližší budoucnost zvolen propan jako velmi účinné a zároveň ekologicky šetrné chladivo pro použití v tepelný čerpadlech. Od 1. 1. 2027 budou všechna tepelná čerpadla s výkonem do 12 kW povinně užívat pouze ekologická chladiva s indexem globálního oteplování, tzv. GWP max. 150.
Propan (nezaměňovat s propan-butan) jehož technické označení je R290 v souvislosti s chladivy v TČ je přírodní hydrokarbonové chladivo (C3H8) bez barvy a zápachu, která patří do skupiny nasycených uhlovodíků přirozeně se vyskytujících v ložiscích zemního plynu. Je to látka, která se vyznačuje vysokou ekologičností s minimálním dopadem na životní prostředí (GWP = 3). Propan má výborné termodynamické vlastnosti, které zvyšují účinnost TČ až o 20 %. Znamená to, že čerpadla s propanem produkují více tepla při stejné spotřebě energie ve srovnání s jinými chladivy. Umožňuje dosahovat tepelným čerpadlům vyšších výstupních teplot, což je ideální pro topné systémy s požadavky na vyšší teplotu otopné vody (obvykle soustavy s radiátory).
Všechny již zmíněné vlastnosti předurčují propan jako chladivo budoucnosti, ale jsou zde i některé jeho negativní vlastnosti. Je to zejména vysoká hořlavost (kategorie A3) a to už při koncentraci v rozpětí cca 2-10 % a také jeho hustota, která je cca 1,5x vyšší, než hustota vzduchu. Z bezpečnostního hlediska je nutná vysoká obezřetnost při práci s propanem, protože již koncentrace cca 2 % může vést ke vznícení a výbuchu. Oproti tomu koncentrace přes hranici cca 10 % již dělá propan „neškodným“ z důvodu vytlačení vzdušného kyslíku. Energetická obsah 1 kg propanu je cca 50 MJ (pro porovnání 1 kg TNT má obsah cca 4,2 MJ).
Podle nejnovějších informací ze svazu SCHKT se čeká na vydání nového zákona, který řeší certifikace a školení na hořlavá chladiva. Ten je nyní v připomínkovém řízení. Toto řízení by mělo být ukončeno v průběhu dubna a května 2025. Na jeho základě svaz SCHKT připraví finální verzi školení a certifikací. V současné době je práce s hořlavými chladivy možná pro ty, kteří absolvovali kurz na hořlavá chladiva REAL Alternatives 4 LIFE.
Z výše uvedených potencionálních rizik řeší PZP Heating a.s. u svých výrobků celou řadu bezpečnostních opatření a doporučení u instalací pro bezproblémový chod TČ. Některé Vám krátce popisujeme níže.

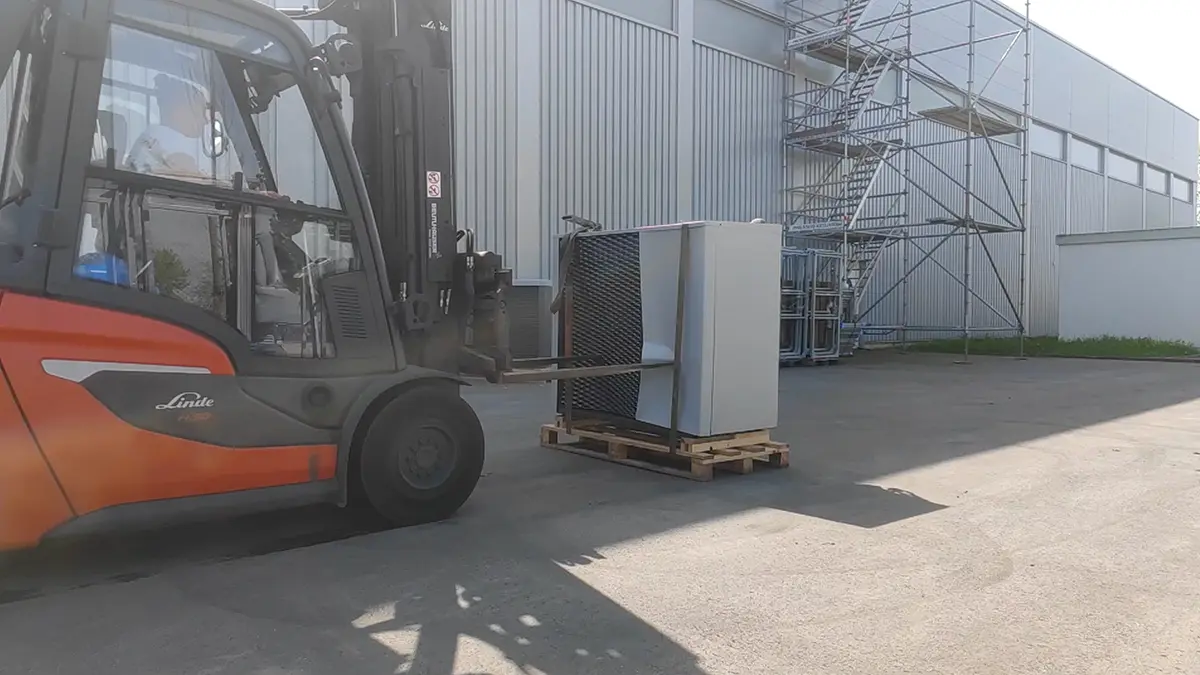

Jednou ze zmíněných zkoušek je Interní zkouška pro analýzu rizika ve výrobním závodu. Tato zkouška testuje zda může dojít k poškození chladivového okruhu a probíhá tak, že skladník najede vysokozdvižným vozíkem přímo do tepelného čerpadla ze strany výparníku. Při našich testech k úniku chladiva nedošlo.
Zkouška pádem bez balení pro dopravu je další zkouškou, kterou jsme nuceni provádět a je vyžadovaná normou. Po provedení této zkoušky musí být opět chladivový okruh bez úniku chladiva. Při zkoušce je dovolené poškození všech částí, kromě chladivového okruhu. Obrázky z testů můžete vidět níže.
Nutné je také zkoušet tepelné čerpadlo kvůli možnosti poškození nástroji. Interní zkoušky simulují potenciální možnost poškození venkovní části chladivového okruhu, konkrétně výparníku, při nevhodné manipulaci s nářadím. Při zkouškách bylo použito několik různých nástrojů, jako je ocelová špachtle, kladivo nebo šroubovák. Aby se podařilo výparník poškodit, muselo být vynaloženo opravdu velké úsilí.
Jelikož tepelná čerpadla je nutné dopravovat na různá místa, po různě kvalitních cestách a destinace s rozdílnými vzdálenostmi, je také nutné provádět tzv. Transportní testy. Tato zkouška je opět vyžadována normou. Tepelné čerpadlo musí odolat vibrační zkoušce náhodnými vibracemi po dobu 180 min podle zátěžového profilu ASTM D 4728 pro nákladní automobil. Zkouška simuluje transport TČ na nákladním automobilu v délce 2000 km. Během zkoušky nesmí dojít k netěsnosti chladivového okruhu. Tyto testy provádíme v testovacím centru ETC Prague. Aby byly tyto testy úspěšné, je tepelné čerpadlo pro přepravu vybaveno několika bezpečnostními prvky, které je nutné po složení tepelného čerpadla demontovat.
Výkon, akustika, LVD, EMC
Všechna naše tepelná čerpadla jsou testována ve Strojírenském zkušebním ústavu SZÚ Brno. Zkušebna SZÚ Brno je akreditována pro měření TČ i pro zkoušky dle EHPA. Tepelná čerpadla jsou podrobena výkonnostním testům a testům na měření SCOP. Nad požadovaný rámec jsou naše TČ testována zkouškami podle EHPA pro udělení značky kvality Q-label. Dále byla TČ ověřována na zkoušky pro elektromagnetickou kompatibilitu EMC a elektrickou bezpečnost LVD. Akustická měření jsou samozřejmostí.
Ne úplně obvyklými zkouškami jsou zkoušky hořlavosti materiálů. Interní zkoušky hořlavosti obsahují testy hořlavosti materiálů na vzorcích tepelné izolace chladivového okruhu, akustické izolace kompresorové skříně a akustické izolace kompresoru. V tepelném čerpadle používáme několik rozdílných typů izolací tak, aby tepelné čerpadlo vykazovalo minimálních hlučností.
Praktické zkoušky úniku chladiva z TČ byla měřena ve Fraunhoferově Institutu. Na základě výsledků byla optimalizována těsnost skříně TČ a byla stanovena bezpečnostní zóna v blízkosti TČ, kde se nesmí nacházet potenciální zdroje zapálení, vstupní otvory do budovy nebo do kanalizace.
Zkoušky úniku chladiva byly také simulovány ve speciálním programu, kdy byli namodelovány různé podmínky jako míra úniku chladiva, vliv větru, vzdálenost odstupu od stěny budovy atd.
Na základě provedených měření, zkoušek a různých provedených testů můžeme konstatovat, že my v PZP Heating a.s. jako tradiční český výrobce tepelných čerpadel s více jak 30 letými zkušenostmi> Vám dokážeme nabídnout špičková tepelná čerpadla s propanem, která jen stěží budou hledat konkurenci.
